E200 QR Scanner 배선 및 구성

Not translated
This page is currently being translated. We will complete the translation as soon as possible.

Step 1: 배선

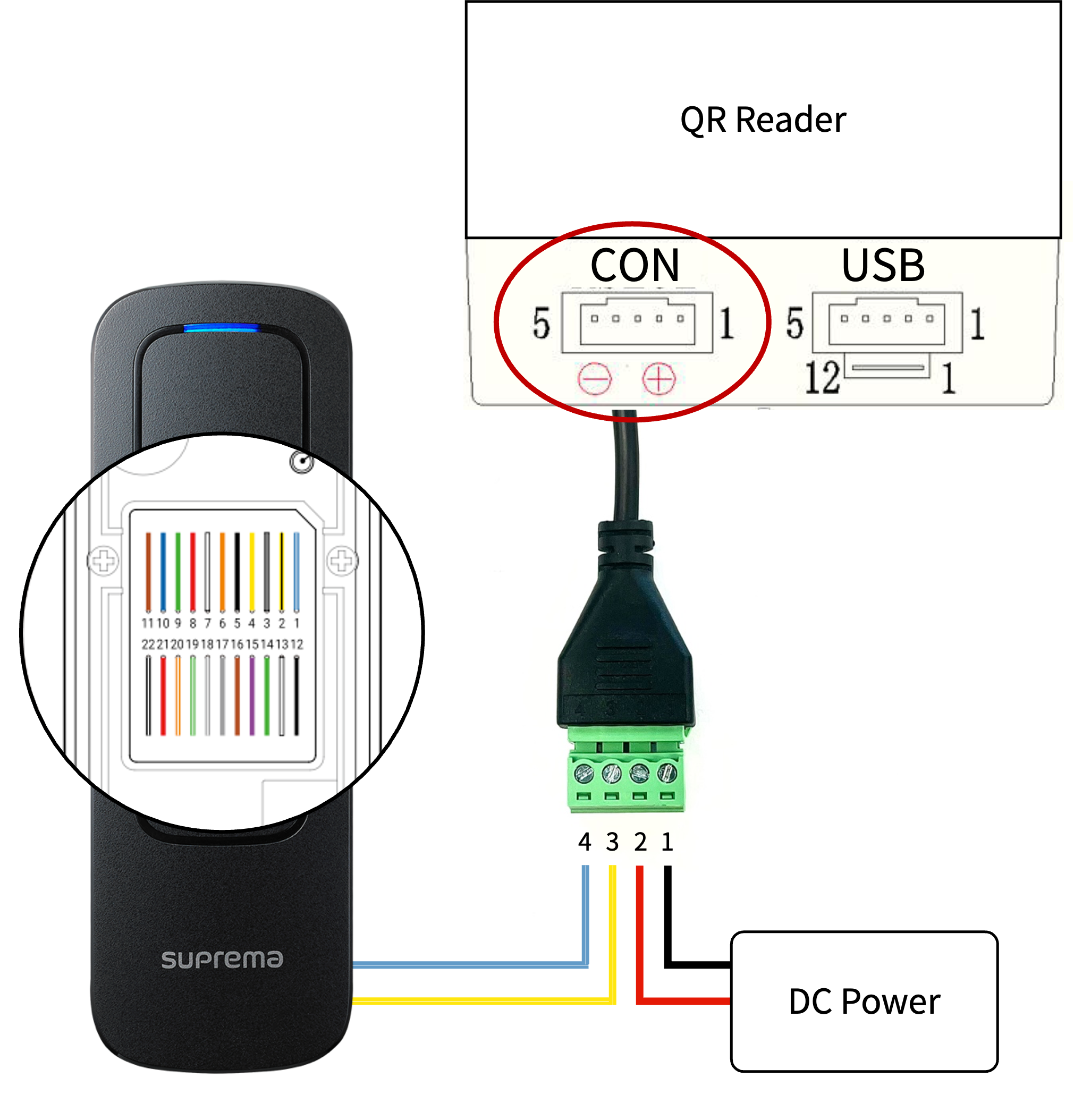

아래와 같이 동봉된 어댑터 케이블을 사용하여 E200 시리즈 QR 스캐너를 연결하세요.

• 녹색 단자 블록에는 1에서 4까지 라벨이 붙은 핀이 있으며, 커넥터의 앞면을 바라볼 때 오른쪽에서 왼쪽으로 배치됩니다.

  다른 많은 커넥터와는 배선 방향이 정반대입니다. 배선하기 전에 방향을 다시 한 번 확인하세요.

  Pin	배선색	기능
  1	Black	Negative / Ground
  2	Red	Positive (V+)
  3	Yellow (white stripe)	RS-485 TRXN
  4	Blue (white stripe)	RS-485 TRXP

• 흰색 4핀 핀-소켓 커넥터를 QR 스캐너 하단의 CON포트에 연결합니다. 이 커넥터는 편극성(홈이 있음)이므로 한 방향으로만 맞습니다.



Step 2: QR 리더기 활성화

BioStar Air 관리 포털(웹 또는 앱)로 이동하세요.

Device Management → Devices → E200 QR 스캐너가 연결된 장치를 클릭하거나 탭하세요.

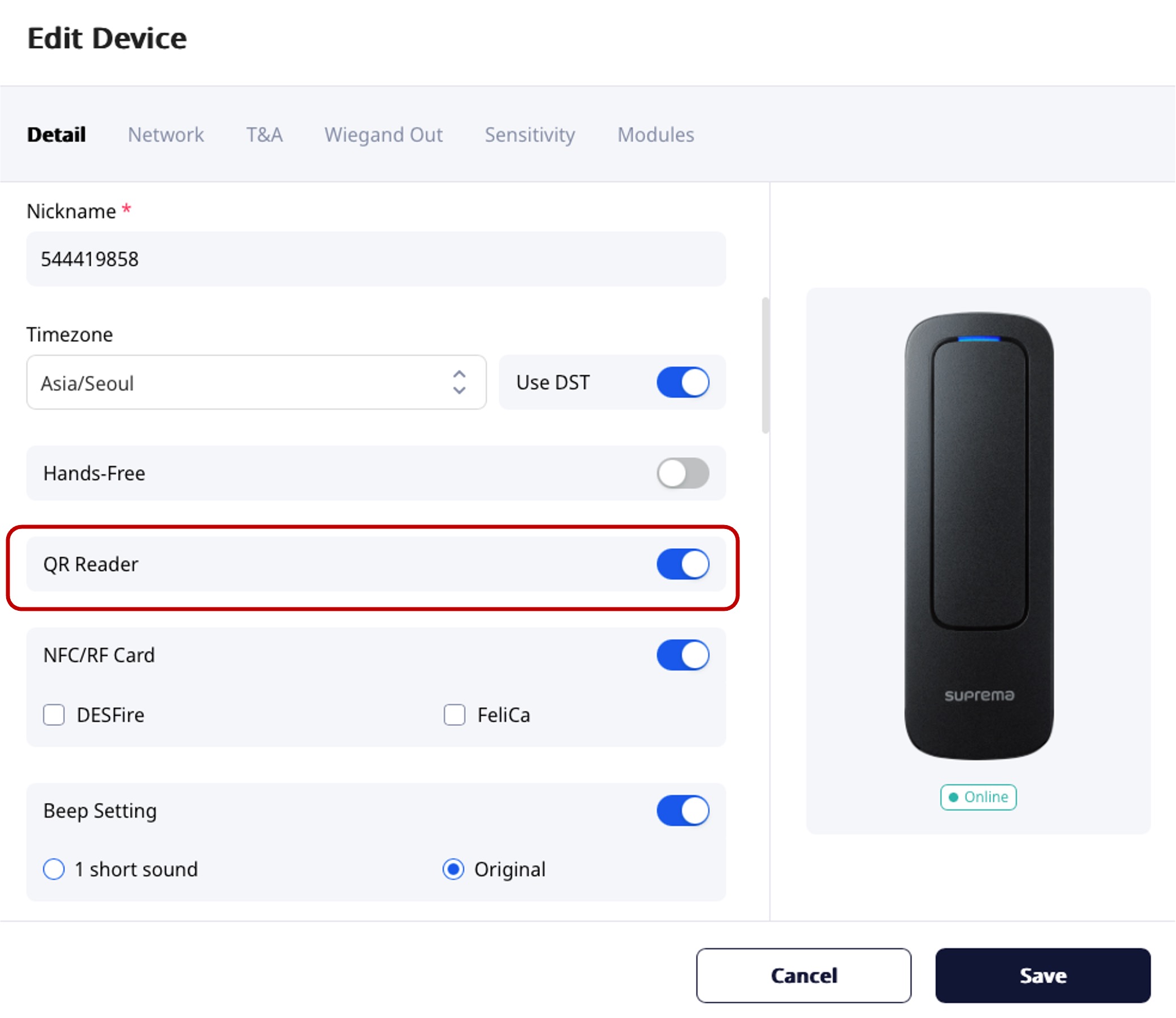

• Details에서 QR Reader 옵션을 찾으세요.

• 토글 버튼을 클릭하거나 탭하여 활성화하세요. 화면의 오른쪽 이미지를 참고하세요.

QR 리더기를 활성화하면 동일한 리더기에서 다른 RS-485 연결 장치(예, SIO2)를 사용할 수 없습니다.

Step 3: QR 스캐너 구성

기본적으로 E200 QR 스캐너는 115,200의 전송 속도로 설정되어 있습니다.

슈프리마 리더기와 함께 사용하려면 전송 속도를 9,600으로 변경해야 합니다.

• QR 스캐너를 리더기에 연결하고 아래 바코드를 스캔하여 새로운 전송 속도를 적용하세요.

완료했습니다!

배선이 올바르고 슈프리마 리더기가 네트워크에 연결되어 있다면, BioStar Air를 통해 제공된 다이나믹 QR 크리덴셜을 사용할 수 있습니다.
