マップをモニタリングする
マップモニタリング機能を使用して、エリアおよびそのフロアごとのドアとカメラの状況をリアルタイムで確認し、制御する方法を説明します。 マップモニタリングは Google マップと連携したビジュアルインターフェースを通じて、エリア (Area) とフロア (Floor) を簡単に探索し、ドア制御やカメラ映像再生などの多様な機能を利用できます。
モニタリング ページには、ランチャー ページで モニタリング をクリックするか、画面左上のショートカットリストから モニタリング を選択してアクセスできます。
BioStar X では、1 つのエリアに複数の施設（Facility）を構成できます。 各施設には複数のフロアを構成できます。 1 つのフロアでは、図面を基準にドアとカメラを設定してモニタリングできます。 次の図を参照してください。

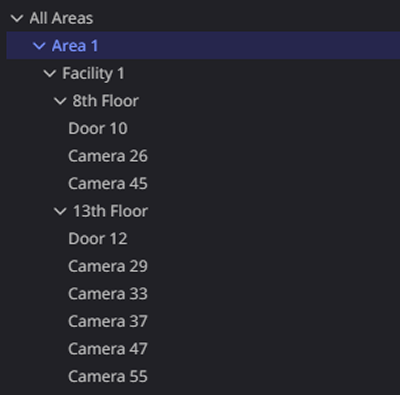

図のように構成した地域をGISマップと連携し、マップ上のエリア（Area）→ 施設（Facility）→ 階（Floor）の順に移動して、ドアとカメラを監視および制御します。 この構造は、モニタリング ページのサイドバーでも同じように確認できます。
マップの構成方法の詳細は次の文書を参照してください。
構成要素とオプション
構成要素
マップに表示される構成要素は、エリア（Area）、施設（Facility）、および施設に接続されたカメラです。 施設からフロア (Floor) にアクセスできます。 フロアではドアとカメラを確認できます。
| 構成要素 | 説明 |
|---|---|
 | 施設 (Facility)：マップに配置された施設をクリックすると、その施設に設定されているフロア (Floor) へ入ることができます。 |
 | ドア：マップに配置されたドアをクリックすると、そのドアを制御できるポップアップメニューが表示されます。 提供される機能の詳細は次の文書を参照してください。 |
 | カメラ：カメラをクリックすると、その施設またはフロアの映像を再生できます。 |
 | カメラエラー：カメラが接続されていない、または電源がオフになっている場合に表示されます。 |
| 開いているドア：フロア (Floor) に配置されたドアが開いている状態です。 | |
| 施錠されたドア：フロア (Floor) に配置されたドアが施錠されている状態です。 |
オプション
マップまたはフロアで提供されるオプションは次のとおりです。
| 機能 | 説明 |
|---|---|
 /  | マップ左上または右下にあるボタンをクリックして拡大／縮小できます。 また、マウスホイールでマップを拡大／縮小できます。 |
| フロアの右下にあるボタンをクリックすると、拡大／縮小できます。 | |
| ボタンをクリックすると、追加機能を利用できます。 | |
| ビデオタイル上のマップまたはフロアを閉じるには、右上のボタンをクリックします。 | |
| アイコンをクリックしたままドラッグすると、マップを別の位置へ移動できます。 |
-
マップ上でマウスをクリックしたままドラッグすると位置を移動できます。 マウスホイールで拡大または縮小できます。
-
マップをダブルクリックすると全画面表示に拡大されます。 もう一度ダブルクリックするか、ESC キーを押すと元のサイズに戻ります。
状態を確認する
画面左のサイドバーで各施設またはフロアのドアとカメラの状態を確認できます。 各アイコンの状態は以下を参照してください。
| ステータスアイコン | 説明 |
|---|---|
| 通信サーバーのエラー、または接続が切断されています。 | |
| ドアでアラームが発生している状態です。 徘徊検知、侵入検知などが発生すると該当アイコンが表示されます。 | |
| カメラが接続されています。 | |
| カメラの電源がオフ、または接続が解除されています。 |

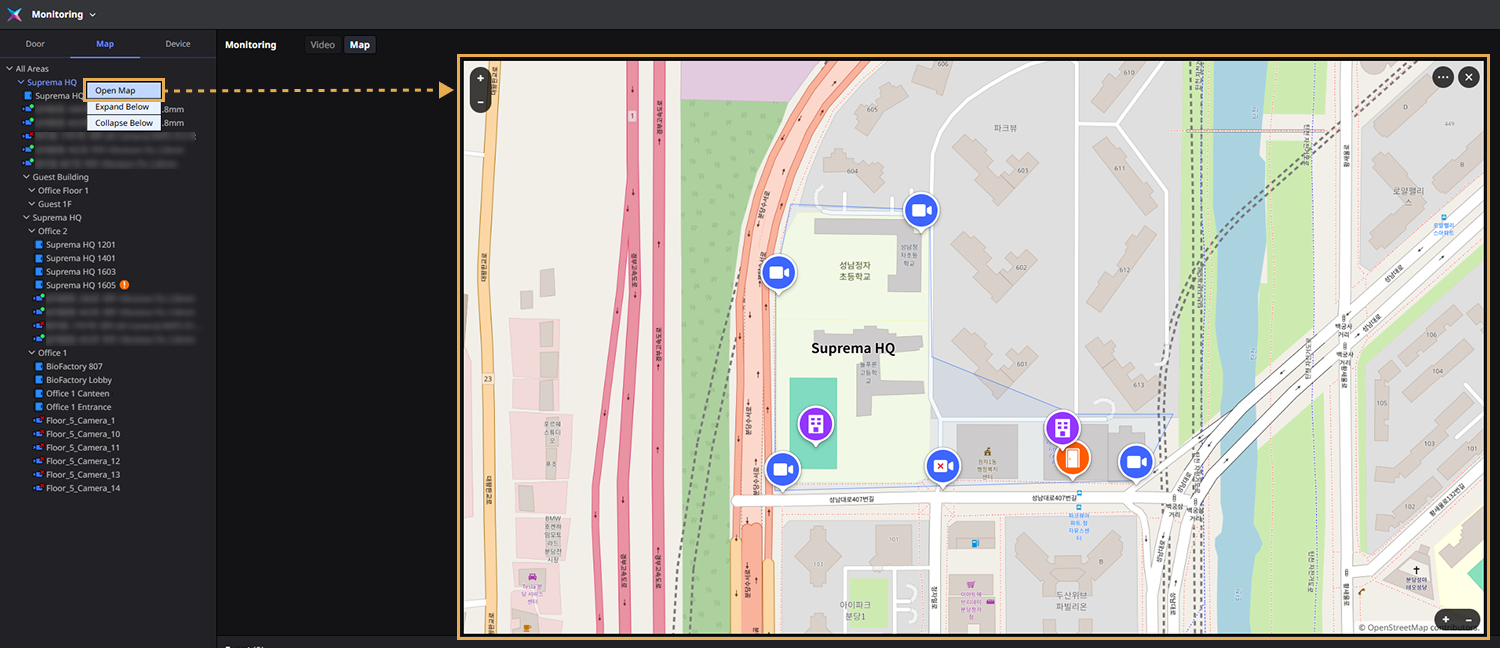

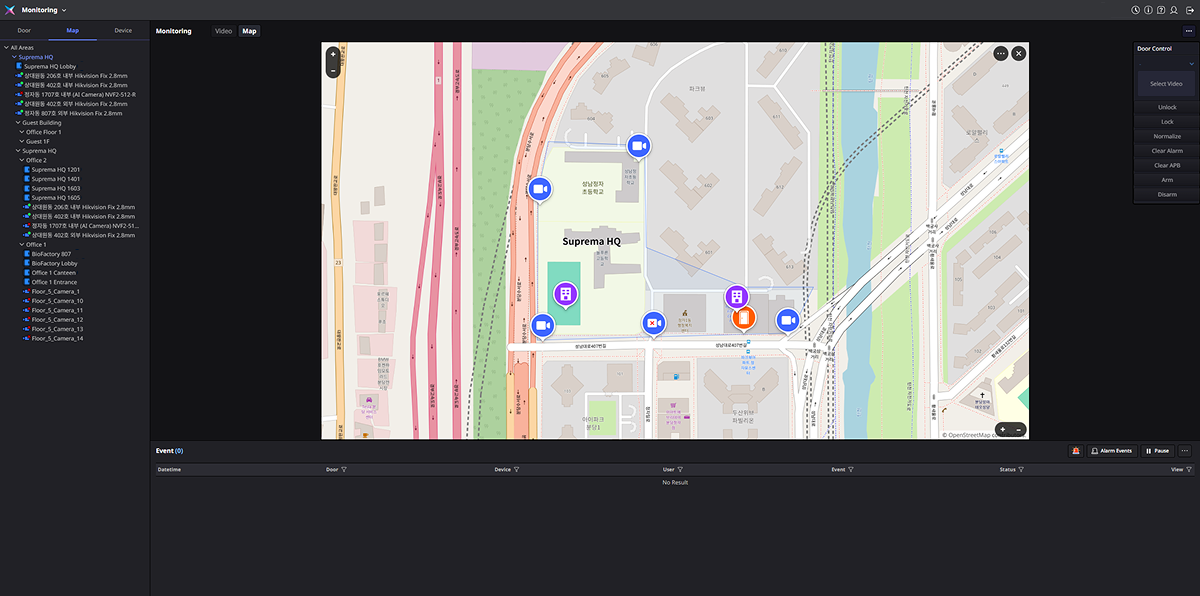

マップを開く
エリアが GIS マップと連携している場合、モニタリングセクションにマップを表示できます。
-
画面左のサイドバーで、マップで確認する施設を選択します。
-
マウスの右ボタンをクリックします。
-
ポップアップメニューで 地図を開く をクリックします。
選択したエリアのマップが モニタリング セクションのビデオタイルに表示されます。
-
画面左のサイドバーでその施設をダブルクリックしてもマップを開けます。
-
画像は例示用の画面です。 実際の画面とは異なる場合があります。
-
GIS マップと連携してエリアを構成する方法の詳細は次のドキュメントを参照します。
マップのサイズ調整と位置移動

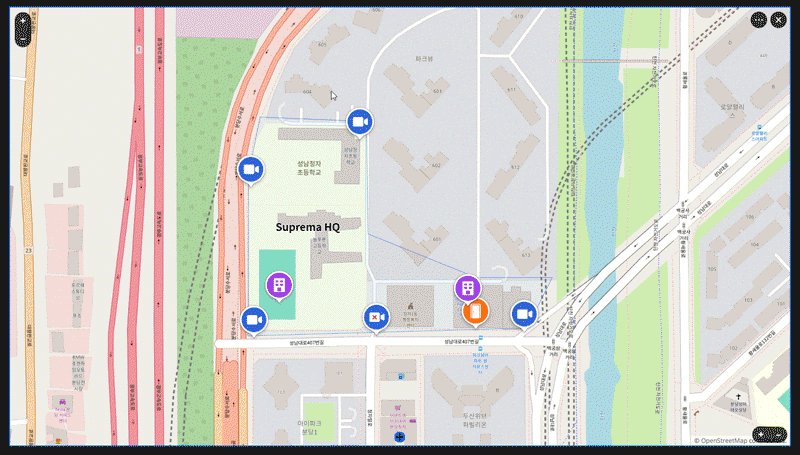

マップのサイズを調整するには、地図上の空白部分をクリックします。 各コーナーにサイズ調整用ハンドルが表示されます。 ハンドルをクリックしたままドラッグして、目的のサイズに調整します。

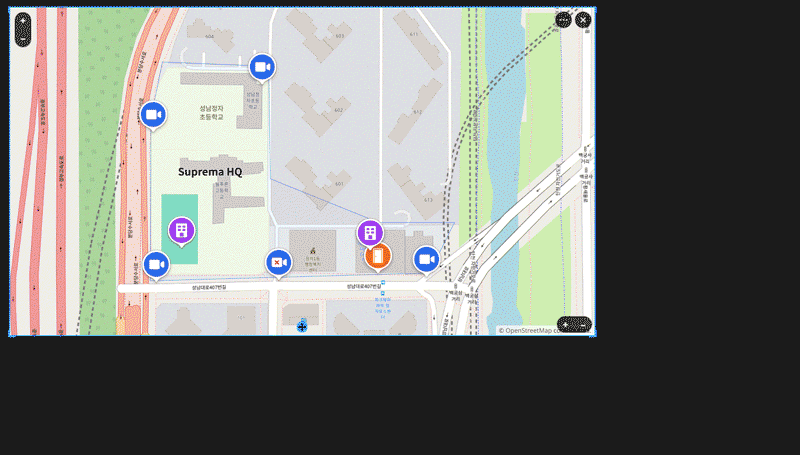

サイズを調整した後にマップを別の位置へ移動するには、マップ上のアイコンをクリックしたまま目的の位置へドラッグします。
フロアに入る

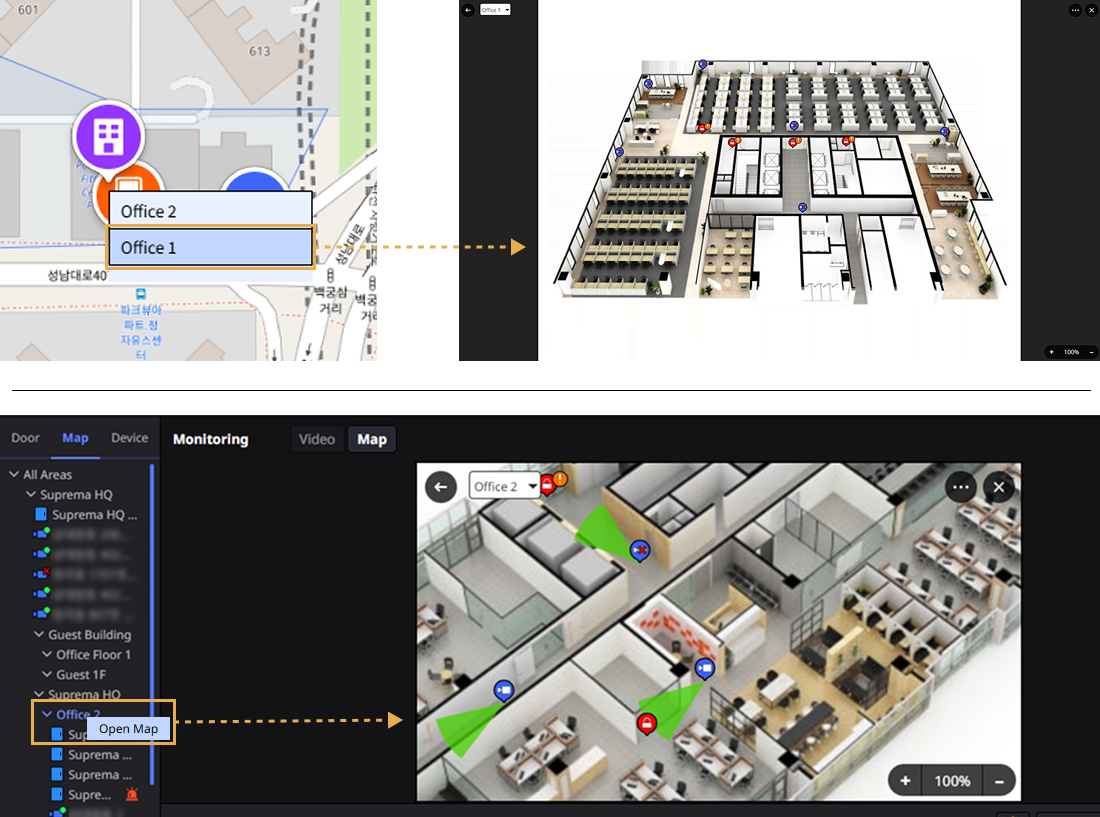

マップからフロアへ入るには、Facility をクリックします。 ポップアップメニューにアクセス可能なフロアの一覧が表示されたら、目的のフロアを選択します。 選択したフロアの図面、ドア、カメラを確認できます。
または、画面左のサイドバーでフロアをダブルクリックするか、右クリックしてポップアップメニューから地図を開くをクリックします。
-

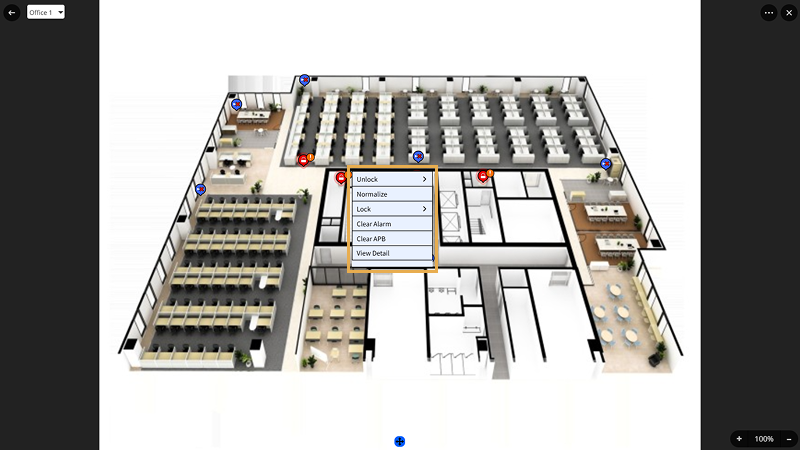

ドアをクリックすると、そのドアを制御できるポップアップメニューが表示されます。 提供される機能の詳細は次の文書を参照してください。
-

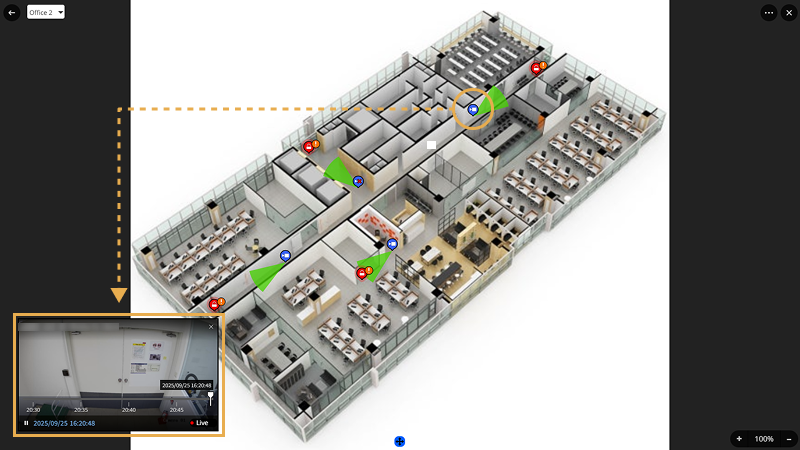

カメラをダブルクリックすると、ライブ映像を再生できます。
別のフロアへ移動する

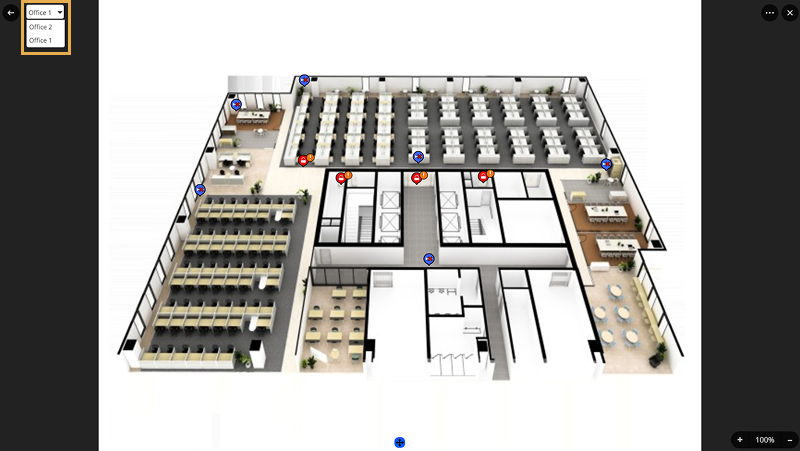

別のフロアへ移動するには、マップ左上の選択オプションをクリックし、一覧から移動したいフロアを選択します。
-
施設が表示されるマップに戻るには、左上のボタンをクリックします。
-
マップ左上のフロア選択オプションには、Facility に設定されているフロアのみが表示されます。 そのフロアが Facility に設定されていない場合、リストに表示されません。 Facility にフロアを設定する方法の詳細は次のドキュメントを参照します。
カメラを制御する
-

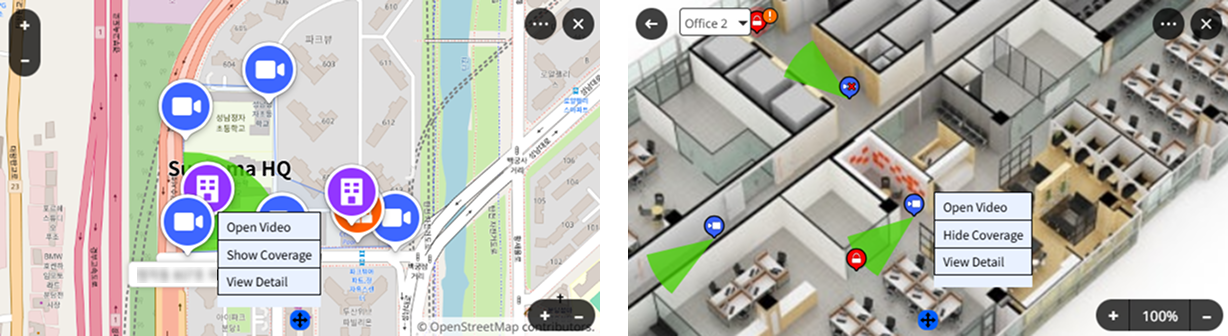

マップまたはフロアでカメラを制御するには、カメラアイコンをクリックします。 ポップアップメニューから目的の機能を選択します。
-
ビデオを開く：カメラ映像をリアルタイムで確認できます。
-
カバレッジを表示 / カバレッジを非表示：カメラの撮影範囲を表示または非表示にできます。
-
詳細を表示：カメラの詳細情報を確認できます。 画面右のパネルにカメラの名前、グループ、ID、IPアドレスなどが表示されます。
-
-

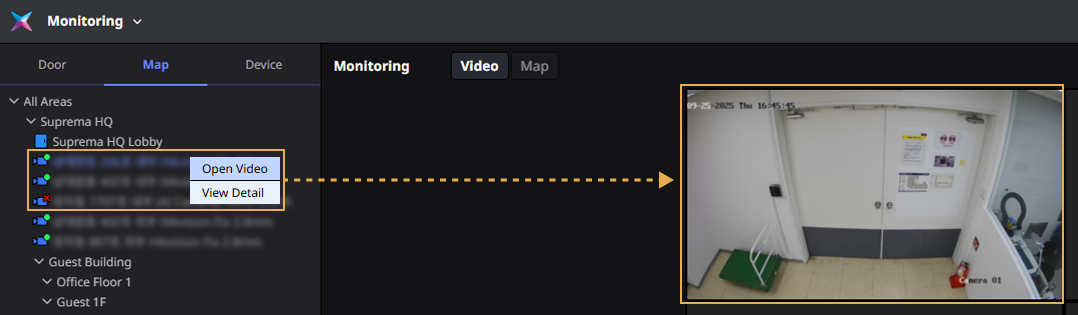

ビデオタイルにカメラ映像を配置して再生するには、画面左のサイドバーにある マップ リストでカメラをダブルクリックします。 またはマウスの右ボタンをクリックし、ポップアップメニューで ビデオを開く をクリックします。
カメラの名前、グループなどの詳細情報を確認するには、ポップアップメニューで詳細を表示をクリックします。
-
ビデオタイルは画面左上から順に追加され、現在の画面に追加スペースがない場合はエラーメッセージが表示されます。
-
映像の制御方法および映像に表示されるツールの詳細は次の文書を参照してください。
