スマートカード形式を設定する

MIFARE、iCLASS、DESFire、iCLASS Seos などのスマートカードのレイアウトを設定できます。

スマートカードを追加​

  1. ランチャーページで設定をクリックします。

  2. 画面左のサイドバーで資格情報 → カード形式 をクリックしてください。

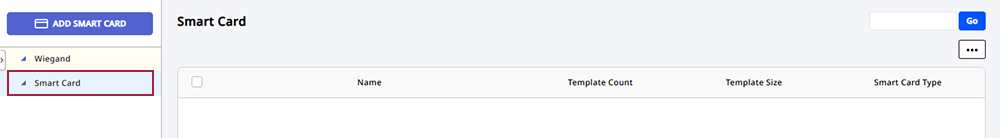

  3. 画面左側のカード形式リストで ｽﾏｰﾄｶｰﾄﾞ をクリックします。

  4. 画面左上の ｽﾏｰﾄｶｰﾄﾞ追加 をクリックします。

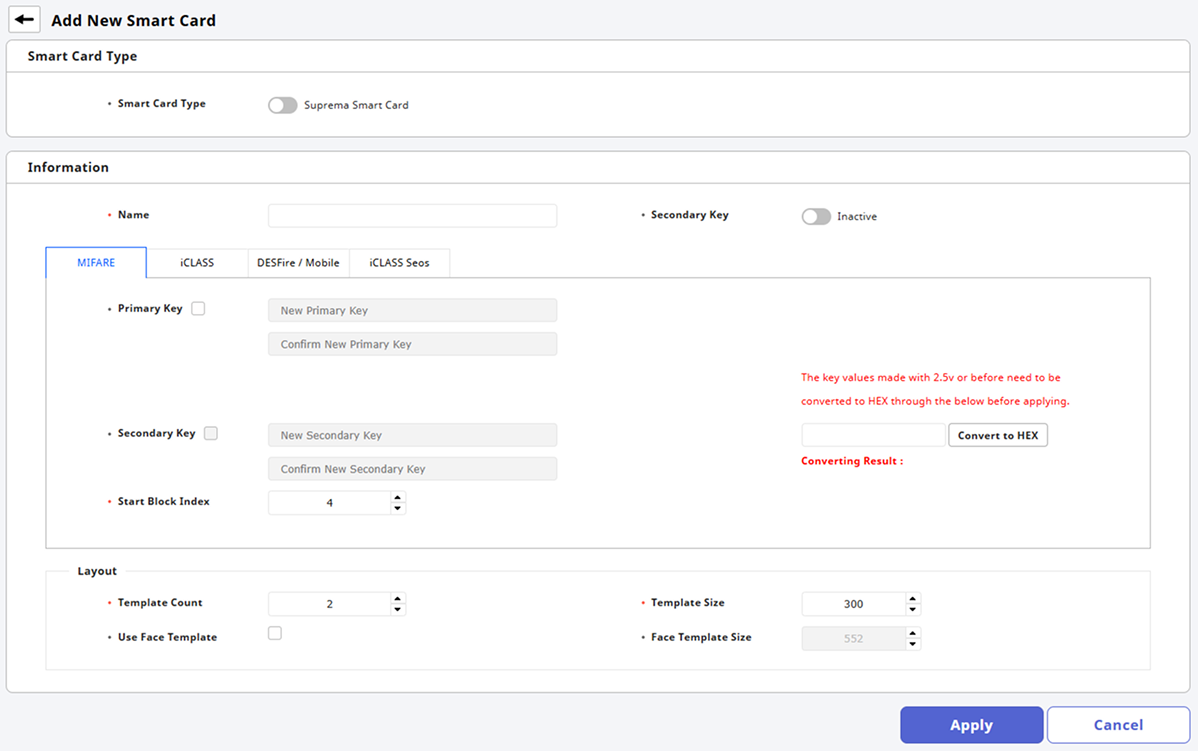

  5. 新しいｽﾏｰﾄｶｰﾄﾞ追加 画面が表示されたら、各項目を設定します。 詳細については、次のドキュメント を参照してください。

  6. すべての設定が完了したら、適用 をクリックします。

スマートカードの種類​

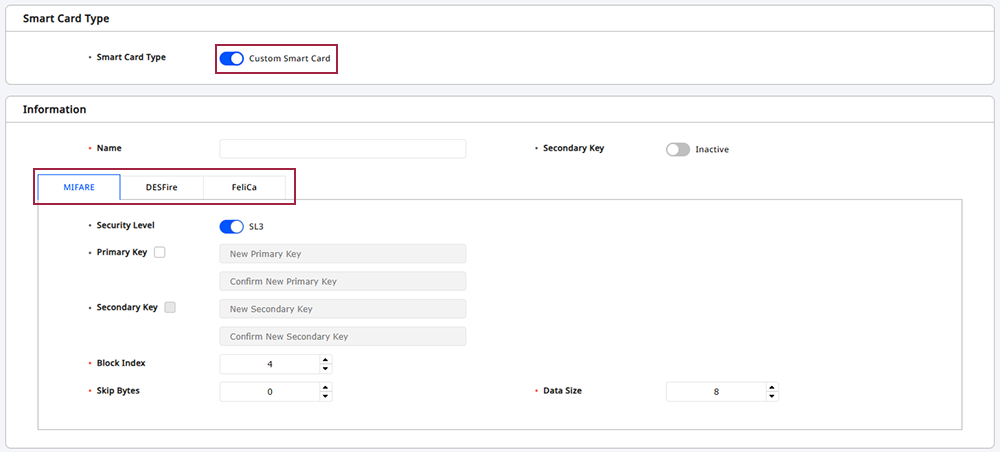

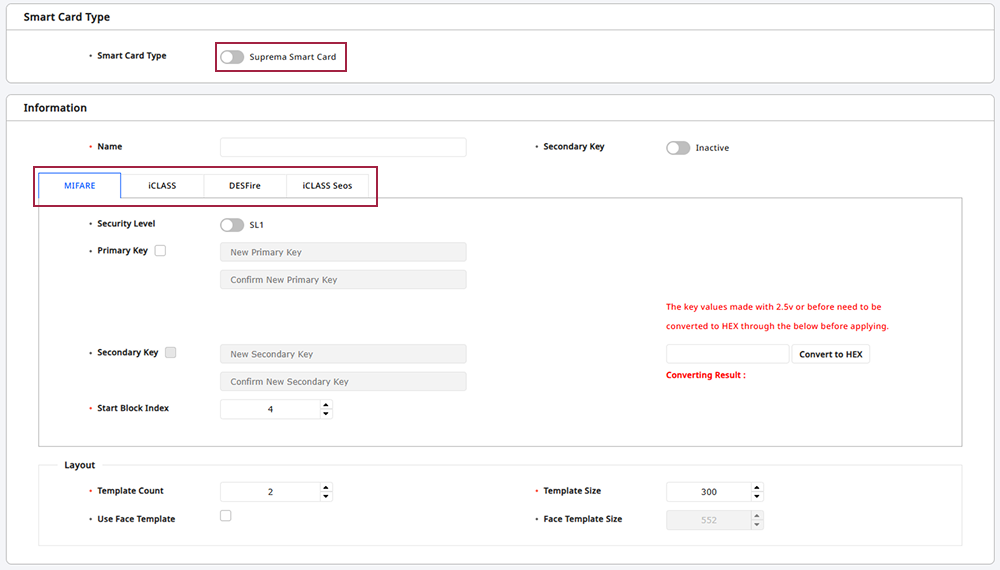

ｽﾏｰﾄｶｰﾄﾞ ﾀｲﾌﾟ オプションで、希望するスマートカードの種類を設定できます。

  • Suprema ｽﾏｰﾄｶｰﾄﾞ

  • ｶｽﾀﾑ ｽﾏｰﾄｶｰﾄﾞ

情報

  • カスタムスマートカードは MIFARE、DESFire、FeliCa のみをサポートします。

  • FeliCa は BioStation 3 ファームウェア 1.3.0 以降でのみサポートされます。

設定オプションの案内​

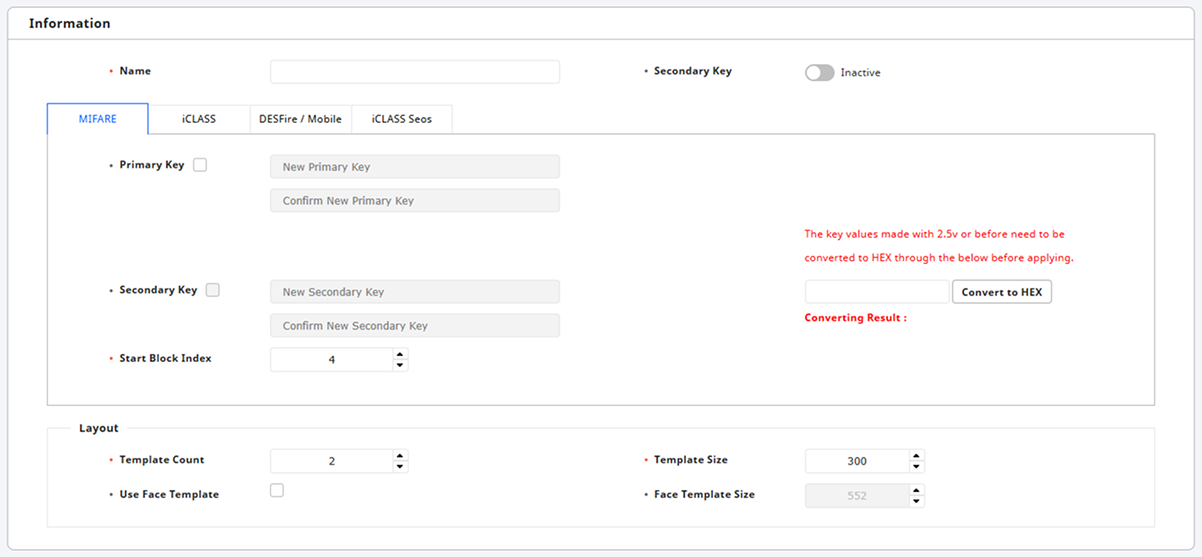

情報 セクションでカードレイアウトを設定します。

情報

  • ﾌﾟﾗｲﾏﾘｰｷｰ と ｾｶﾝﾀﾞﾘｰｷｰ は 16 進数のみをサポートします。 画面右側のフィールドにキー値を入力し、16進数 変換 をクリックします。 変換された値をサイトキーとして使用します。

  • 16進数 変換 は、ｽﾏｰﾄｶｰﾄﾞ ﾀｲﾌﾟ オプションが Suprema ｽﾏｰﾄｶｰﾄﾞ の場合にのみ使用できます。

基本情報の設定​

  • 名称：スマートカード名を入力します。

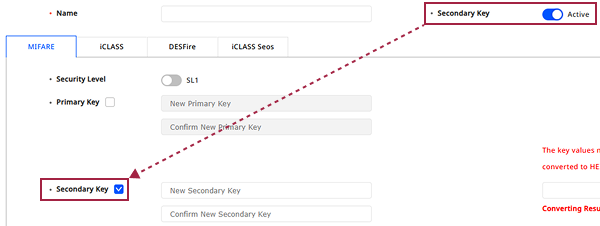

  • ｾｶﾝﾀﾞﾘｰｷｰ：補助サイトキーの使用有無を設定できます。 有効 に設定すると、補助サイトキーを設定できます。 補助サイトキーを設定すると、カードの基本サイトキーが一致しない場合に補助サイトキーを使用して認証を行います。

スマートカード設定​

スマートカードの構造を設定できます。

Suprema スマートカード​

ﾌﾟﾗｲﾏﾘｰｷｰ と ｾｶﾝﾀﾞﾘｰｷｰ は 16 進数のみをサポートします。 各入力フィールドにキー値を入力した後、16進数 変換 をクリックします。 変換された値をサイトキーとして使用します。

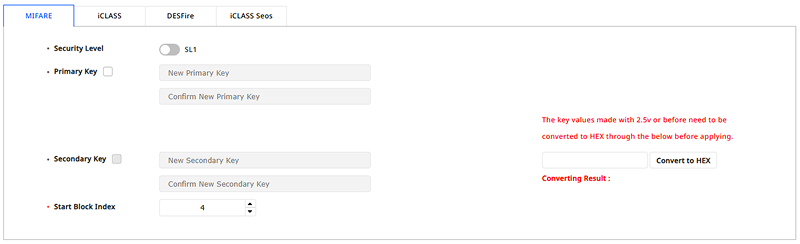

MIFARE

  • セキュリティレベル：暗号化タイプをSL1 または SL3 に設定します。

  • ﾌﾟﾗｲﾏﾘｰｷｰ：スマートカードとカードリーダー間の通信を暗号化するキーです。

  • ｾｶﾝﾀﾞﾘｰｷｰ：カードのプライマリサイトキーが一致しない場合に使用して認証を実行します。 補助サイトキーを入力するには、セクション上部のｾｶﾝﾀﾞﾘｰｷｰオプションを有効にします。

  • 開始ﾌﾞﾛｯｸｲﾝﾃﾞｯｸｽ：各テンプレートを保存する開始ブロックを選択します。 このブロックはユーザー情報を保存するブロックのインデックスです。既にスマートカードを使用している場合は、保存可能なブロックを設定します。

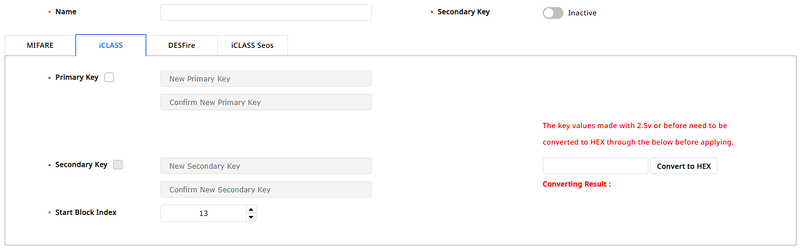

iCLASS

  • ﾌﾟﾗｲﾏﾘｰｷｰ：スマートカードとカードリーダー間の通信を暗号化するキーです。

  • ｾｶﾝﾀﾞﾘｰｷｰ：カードのプライマリサイトキーが一致しない場合に使用して認証を実行します。 補助サイトキーを入力するには、セクション上部のｾｶﾝﾀﾞﾘｰｷｰオプションを有効にします。

  • 開始ﾌﾞﾛｯｸｲﾝﾃﾞｯｸｽ：各テンプレートを保存する開始ブロックを選択します。 このブロックはユーザー情報を保存するブロックのインデックスです。既にスマートカードを使用している場合は、保存可能なブロックを設定します。

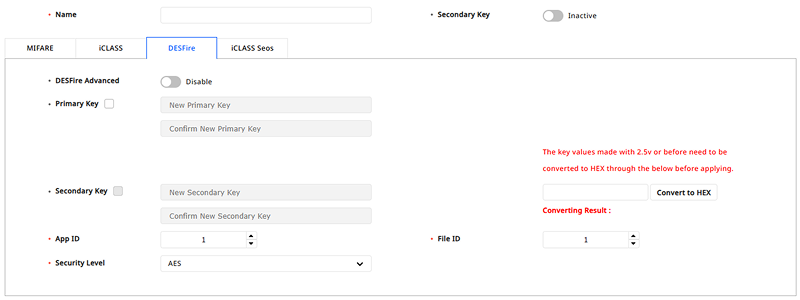

DESFire

  • DESFireｱﾄﾞﾊﾞﾝｽﾄﾞ：サードパーティが発行したDESFireカードを使用します。 DESFireのみ設定します。

  • ﾌﾟﾗｲﾏﾘｰｷｰ：スマートカードとカードリーダー間の通信を暗号化するキーです。

  • ｾｶﾝﾀﾞﾘｰｷｰ：カードのプライマリサイトキーが一致しない場合に使用して認証を実行します。 補助サイトキーを入力するには、セクション上部のｾｶﾝﾀﾞﾘｰｷｰオプションを有効にします。

  • アプリID：アプリケーションIDを設定します。 ﾌｧｲﾙIDを含む一種のディレクトリとして機能します。

  • ﾌｧｲﾙID：ファイルIDを設定します。

  • セキュリティレベル：暗号化タイプをDES/3DES または AES に設定します。

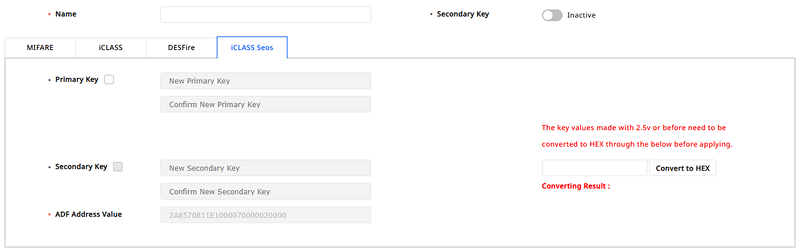

iClass Seos

  • ﾌﾟﾗｲﾏﾘｰｷｰ：スマートカードとカードリーダー間の通信を暗号化するキーです。

  • ｾｶﾝﾀﾞﾘｰｷｰ：カードのプライマリサイトキーが一致しない場合に使用して認証を実行します。 補助サイトキーを入力するには、セクション上部のｾｶﾝﾀﾞﾘｰｷｰオプションを有効にします。

  • ADF ｱﾄﾞﾚｽ値：デジタル資格情報が保存されるADFアドレスです。
レイアウト​

ユーザー情報、顔情報、指紋情報が記録されるレイアウトを編集できます。

  • ﾃﾝﾌﾟﾚｰﾄ数：レイアウトに含める指紋テンプレート数を設定します。

  • ﾃﾝﾌﾟﾚｰﾄｻｲｽﾞ：指紋テンプレートが使用するバイト数を設定します。

  • 顔ﾃﾝﾌﾟﾚｰﾄ使用：顔テンプレートの使用有無を選択できます。

  • 顔ﾃﾝﾌﾟﾚｰﾄｻｲｽﾞ：顔テンプレートが使用するバイト数を設定します。

情報

顔ﾃﾝﾌﾟﾚｰﾄ使用 は FaceStation F2、BioStation 3、BioEntry W3 モデルで使用できます。

カスタムスマートカード​

カスタムスマートカードは MIFARE、DESFire、FeliCa のみをサポートします。

情報

FeliCa は BioStation 3 ファームウェア 1.3.0 以降でのみサポートされます。

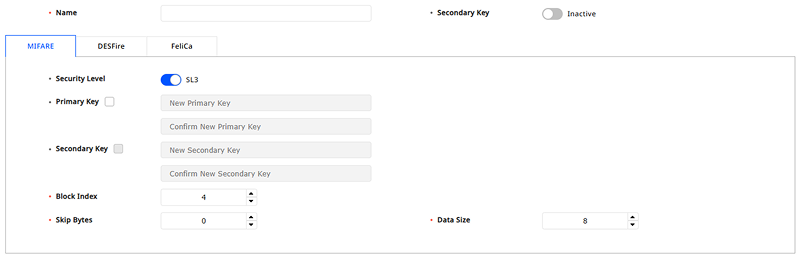

MIFARE

  • セキュリティレベル：暗号化タイプをSL1 または SL3 に設定します。

  • ﾌﾟﾗｲﾏﾘｰｷｰ：スマートカードとカードリーダー間の通信を暗号化するキーです。

  • ｾｶﾝﾀﾞﾘｰｷｰ：カードのプライマリサイトキーが一致しない場合に使用して認証を実行します。 補助サイトキーを入力するには、セクション上部のｾｶﾝﾀﾞﾘｰｷｰオプションを有効にします。

  • ﾌﾞﾛｯｸ ｲﾝﾃﾞｯｸｽ：各テンプレートを保存する開始ブロックを選択します。 このブロックはユーザー情報を保存するブロックのインデックスです。既にスマートカードを使用している場合は、保存可能なブロックを設定します。

  • ｽｷｯﾌﾟ ﾊﾞｲﾄ：カード番号を読み取る開始位置を設定します。

  • ﾃﾞｰﾀ ｻｲｽﾞ：（設定したﾌﾟﾗｲﾏﾘｰｷｰ と ｾｶﾝﾀﾞﾘｰｷｰ がカードの設定値と一致する場合）読み取るカードのデータサイズを設定します。

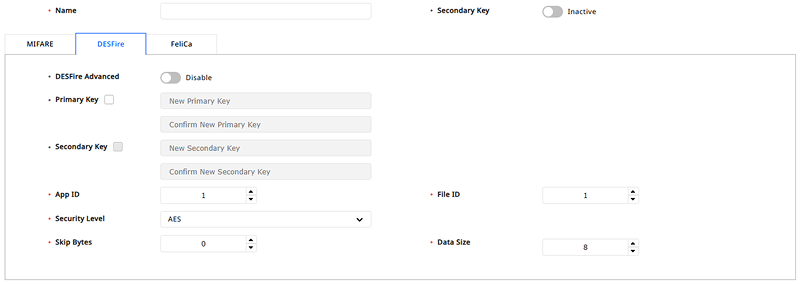

DesFire

  • DESFireｱﾄﾞﾊﾞﾝｽﾄﾞ：サードパーティが発行したDESFireカードを使用します。 DESFireのみ設定します。

  • ﾌﾟﾗｲﾏﾘｰｷｰ：スマートカードとカードリーダー間の通信を暗号化するキーです。

  • ｾｶﾝﾀﾞﾘｰｷｰ：カードのプライマリサイトキーが一致しない場合に使用して認証を実行します。 補助サイトキーを入力するには、セクション上部のｾｶﾝﾀﾞﾘｰｷｰオプションを有効にします。

  • アプリID：アプリケーションIDを設定します。 ﾌｧｲﾙIDを含む一種のディレクトリとして機能します。

  • ﾌｧｲﾙID：ファイルIDを設定します。

  • セキュリティレベル：暗号化タイプをDES/3DES または AES に設定します。

  • ｽｷｯﾌﾟ ﾊﾞｲﾄ：カード番号を読み取る開始位置を設定します。

  • ﾃﾞｰﾀ ｻｲｽﾞ：（設定したﾌﾟﾗｲﾏﾘｰｷｰ と ｾｶﾝﾀﾞﾘｰｷｰ がカードの設定値と一致する場合）読み取るカードのデータサイズを設定します。

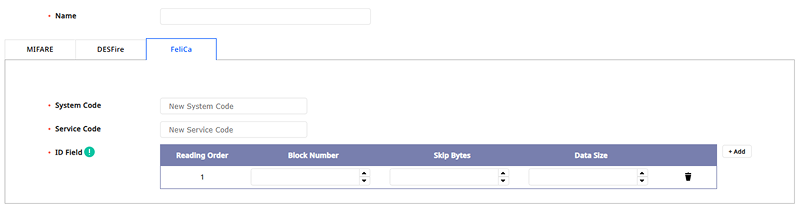

Felica

  • ｼｽﾃﾑｺｰﾄﾞ：FeliCaカードを読み取るためのシステムコードを16進数で最大4桁入力します。

  • ｻｰﾋﾞｽｺｰﾄﾞ：FeliCaカードを読み取るためのサービスコードを16進数で最大4桁入力します。

  • ID ﾌｨｰﾙﾄﾞ：カードの特定領域を読み取れるように設定します。 + 追加 ボタンをクリックして、読み取り対象の最大8ブロックを設定します。

    ﾌﾞﾛｯｸ 番号：カードを読み取るブロックを設定します。 (0 ～ 150)
