ネットワークを設定する

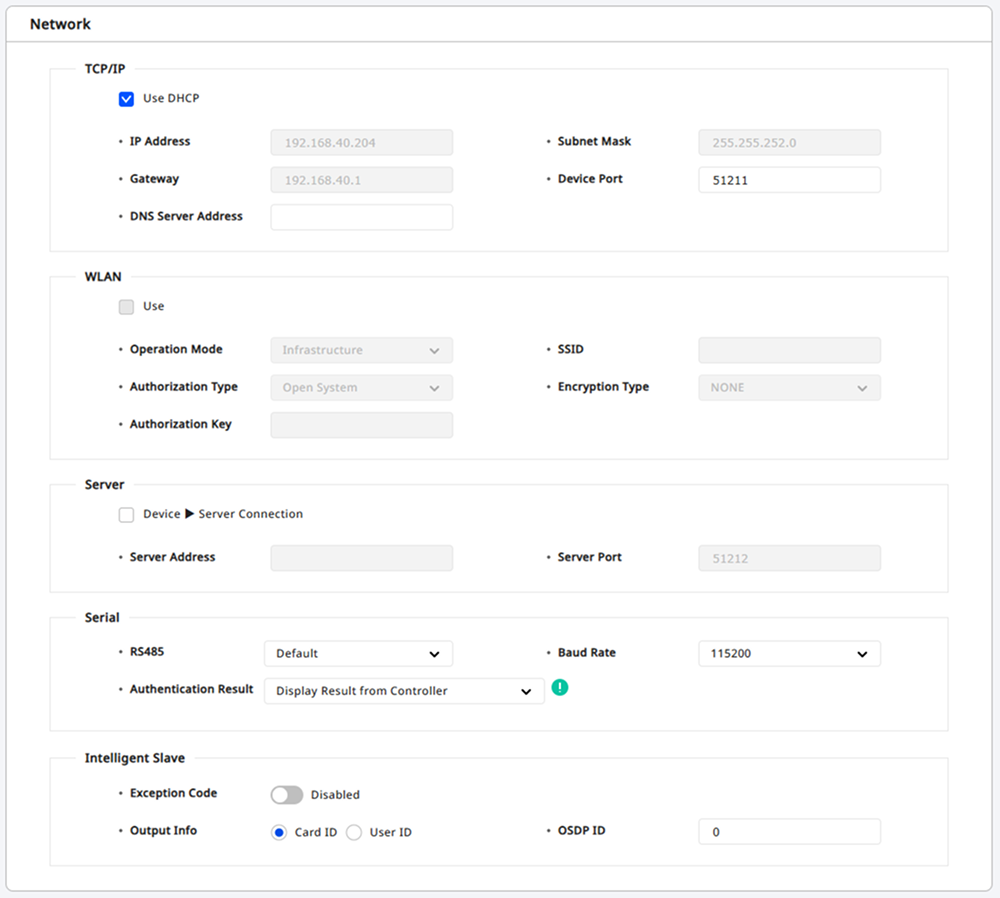

登録した装置のネットワーク設定を案内します。 ﾈｯﾄﾜｰｸ セクションでは、装置のTCP/IP、RS-485、サーバー通信などのネットワークを設定できます。

情報

  • デバイスの種類によって設定できるネットワークオプションが異なる場合があります。

  • ユーザーが任意で変更した内容がある場合は、適用 をクリックします。 変更内容を保存しないとデバイスに反映されません。

TCP/IP 設定​

TCP/IP グループではデバイスの IP アドレスを設定できます。

情報

デバイスを登録する際の IP アドレス設定の詳細は次のドキュメントを参照してください。

動的 IP 設定​

装置を動的IPで使用するよう設定するには、DHCP利用 オプションのチェックボックスをクリックします。 デバイスが DHCP サーバーから IP アドレスを自動取得します。 この場合、デバイスの IP アドレスが変更されることがあります。

固定 IP 設定​

装置のIPアドレスを固定に設定するには、DHCP利用 オプションのチェックボックスの選択を解除します。 以下の詳細項目に装置のネットワーク情報を入力できます。

  • IP ｱﾄﾞﾚｽ：デバイスの IP アドレスを入力します。 IP アドレスは xxx.xxx.xxx.xxx 形式で入力でき、各オクテットには 0〜255 の数値のみを入力できます。

  • ｻﾌﾞﾈｯﾄﾏｽｸ：デバイスのサブネットマスクを入力します。

  • ｹﾞｰﾄｳｪｲ：デバイスのゲートウェイアドレスを入力します。

  • 端末ﾎﾟｰﾄ：デバイスのポート番号を入力します。

  • DNSｻｰﾊﾞｰ：デバイスの DNS サーバーアドレスを入力します。

DNS サーバーアドレスを入力できるデバイスとファームウェアバージョンを表示

  • BioStation L2 ファームウェア 1.0.0 以上

  • BioStation A2 ファームウェア 1.0.0 以上

  • BioStation 2 ファームウェア 1.2.0 以上

  • BioLite Net ファームウェア 2.2.0 以上

  • BioEntry Plus ファームウェア 2.2.0 以上

  • BioEntry W ファームウェア 2.2.0 以上

  • XPass ファームウェア 2.2.0 以上

  • XPass S2 ファームウェア 2.2.0 以上

  • FaceStation 2 ファームウェア 1.0.0 以上

  • BioLite N2 ファームウェア 1.0.0 以上

  • FaceLite ファームウェア 1.0.0 以上

  • XPass 2 ファームウェア 1.0.0 以上

  • FaceStation F2 ファームウェア 1.0.0 以上

  • X-Station 2 ファームウェア 1.0.0 以上

  • BioStation 3 ファームウェア 1.0.0 以上

  • BioEntry W3 ファームウェア 1.0.0 以上

無線 LAN 設定​

無線LAN グループではデバイスの無線 LAN 設定をオンまたはオフにできます。 詳細項目はデバイスで設定でき、詳細はデバイスのユーザーガイドを参照してください。

情報

無線 LAN 設定に対応するデバイスは以下を参照してください。

  • BioStation 2

  • BioStation A2

  • FaceStation 2

  • BioStation 3

サーバー通信設定​

ｻｰﾊﾞｰ グループでは BioStar X サーバーとの通信方法を設定できます。

  • 端末 ▶ ｻｰﾊﾞｰ接続：このオプションを選択すると、デバイスで接続する BioStar X サーバーの IP アドレスとポート番号を入力できます。

  • ｻｰﾊﾞｰ ｱﾄﾞﾚｽ：BioStar X サーバーの IP アドレスまたはドメインアドレスを入力します。

  • ｻｰﾊﾞｰﾎﾟｰﾄ：BioStar X サーバーのポート番号を入力します。

ヒント

この機能は BioStar X サーバーの IP アドレスが変更される際に便利です。 BioStar X サーバーの IP アドレスを変更する前に複数のデバイスでこのオプションを事前に設定しておくと、デバイスは自動的に変更後の IP アドレスへ接続します。

ｻｰﾊﾞｰ ｱﾄﾞﾚｽ にドメインを入力できるデバイスとファームウェアバージョンを表示

  • BioStation L2 ファームウェア 1.0.0 以上

  • BioStation A2 ファームウェア 1.0.0 以上

  • BioStation 2 ファームウェア 1.2.0 以上

  • BioEntry W2 ファームウェア 1.0.0 以上

  • BioEntry P2 ファームウェア 1.0.0 以上

  • FaceStation 2 ファームウェア 1.0.0 以上

  • FaceLite ファームウェア 1.0.0 以上

  • FaceStation F2 ファームウェア 1.0.0 以上

  • BioLite N2 ファームウェア 1.0.0 以上

  • BioLite Net ファームウェア 2.2.0 以上

  • BioEntry Plus ファームウェア 2.2.0 以上

  • BioEntry W ファームウェア 2.2.0 以上

  • XPass ファームウェア 2.2.0 以上

  • XPass S2 ファームウェア 2.2.0 以上

  • XPass 2 ファームウェア 1.0.0 以上

  • X-Station 2 ファームウェア 1.0.0 以上

  • BioStation 3 ファームウェア 1.0.0 以上

  • BioEntry W3 ファームウェア 1.0.0 以上

シリアル通信設定​

ｼﾘｱﾙ通信設定 グループでは RS-485 通信方式で接続されたデバイスのモード、伝送速度、および表示する認証結果を設定できます。

  • RS485：RS-485 モードを設定します。

  • ﾎﾞｰﾚｰﾄ：RS-485 通信速度を設定します。

  • 認証結果：他社コントローラーと連携してデバイスを使用する際、デバイス画面に表示する認証結果を選択します。

    • ｺﾝﾄﾛｰﾗｰからの結果表示：他社コントローラーの認証結果をデバイスに表示できます。

    • 端末照合結果表示：デバイスの認証結果を表示できます。

情報

認証結果 オプションは、RS485 オプションで ｽﾚｰﾌﾞ または 初期値 を選択した場合に有効になります。

インテリジェントスレーブ設定​

ｲﾝﾃﾘｼﾞｪﾝﾄ ｽﾚｰﾌﾞ グループでは、Suprema デバイスと他社コントローラーを組み合わせた環境でユーザーが指紋認証を行った際、その認証結果を Open Supervised Device Protocol(OSDP) のカードデータとして送信し、多数の 1:1 または 1:N マッチングをサポートします。

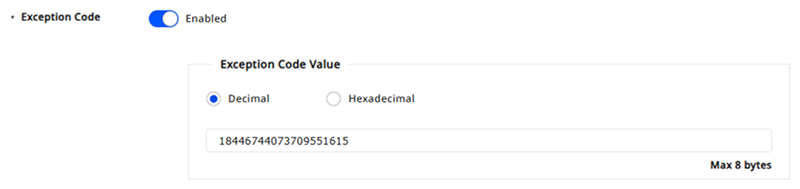

  • 例外 ｺｰﾄﾞ：インテリジェントスレーブを使用する際に認証失敗などの例外が発生した場合、例外コードを10進数(0~18446744073709551615)または16進数(0~FFFFFFFFFFFFFFFF)形式で入力して正確なログを残せます。 16進数は数字または英字で入力できます。

  • 出力情報：認証が成功したときにカードIDまたはユーザーIDを出力できます。

  • OSDP ID：装置のOSDPアドレスを入力してください。 0~126 の範囲の数字で入力できます。

情報

  • 例外 ｺｰﾄﾞのデータサイズは最大8バイトまで入力できます。

  • ｲﾝﾃﾘｼﾞｪﾝﾄ ｽﾚｰﾌﾞ オプションは、RS485 オプションで 初期値 を選択したときに有効になります。

ｲﾝﾃﾘｼﾞｪﾝﾄ ｽﾚｰﾌﾞ オプションをサポートするデバイスとファームウェアバージョンを表示

  • BioEntry W2 ファームウェア 1.6.3 以上

  • BioStation L2 ファームウェア 1.6.1 以上

  • BioEntry P2 ファームウェア 1.4.1 以上

  • XPass 2 ファームウェア 1.2.3 以上

  • X-Station 2 ファームウェア 1.1.0 以上

  • BioLite N2 ファームウェア 1.4.1 以上

  • FaceStation F2 ファームウェア 1.1.2 以上

  • BioStation 3 ファームウェア 1.0.0 以上

  • BioEntry W3 ファームウェア 1.0.0 以上
